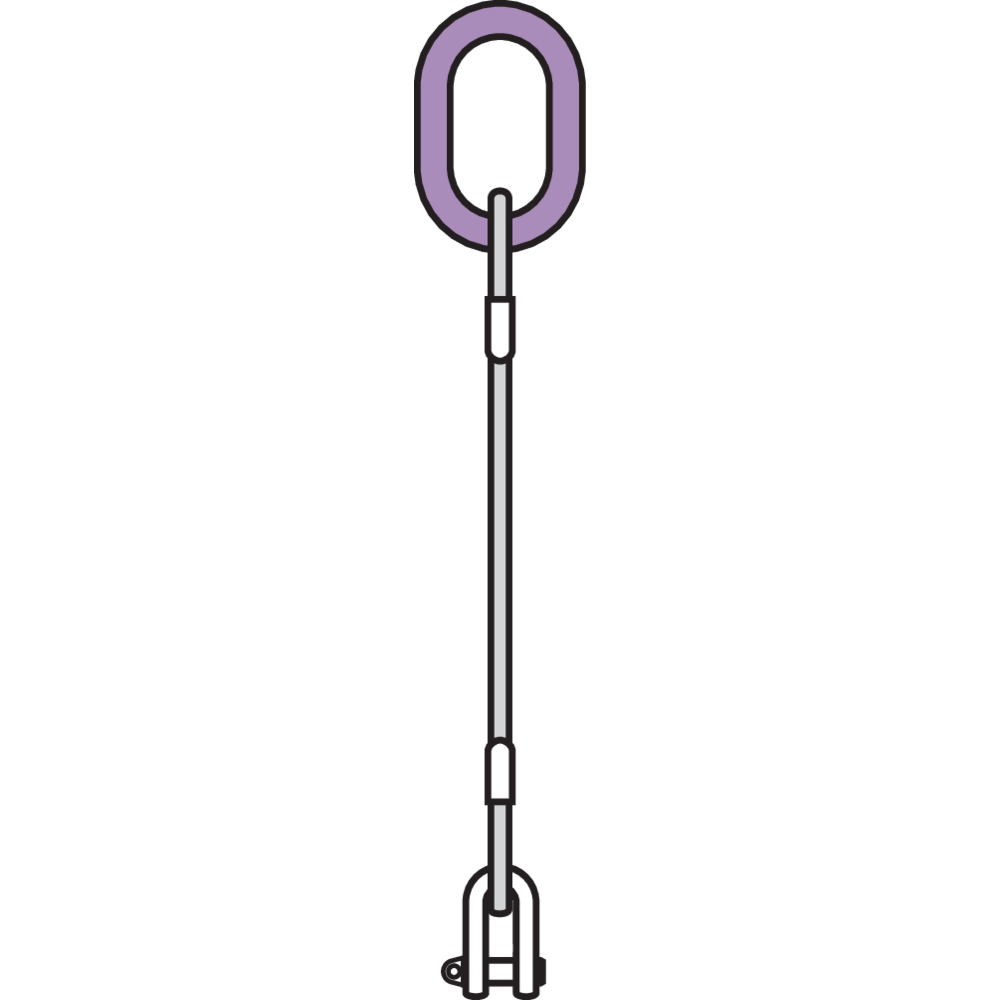

Дизайн: Основна връзка в единия край и скоба в единия край, закрепена с накрайник.
1-компонентна влакнеста сърцевина - 1770 N/mm² (1-компонентна влакнеста сърцевина)
| Въже | Граница на работното натоварване (WLL) в тонове |
| Ø |
|
| mm | Изтегляне в права посока |
| 3 | 0,09 |
| 4 | 0,15 |
| 5 | 0,25 |
| 6 | 0,35 |
| 7 | 0,5 |
| 8 | 0,7 |
| 10 | 1,05 |
| 12 | 1,55 |
| 14 | 2,12 |
| 16 | 2,7 |
| 18 | 3,4 |
| 20 | 4,35 |
| 22 | 5,2 |
| 24 | 6,3 |
| 26 | 7,2 |
| 28 | 8,4 |
| 32 | 11 |
| 36 | 14 |
| 40 | 17 |
| 44 | 21 |
| 48 | 25 |
| 52 | 29 |
| 56 | 33,5 |
| 60 | 39 |
1-компонентна влакнеста сърцевина - 1960 N/mm²
|
Граница на работното натоварване (WLL) в тонове | |
| Ø |
|
|
| mm |
|
|
| 3 | 0,1 | |
| 4 | 0,18 | |
| 5 | 0,28 | |
| 6 | 0,4 | |
| 7 | 0,55 | |
| 8 | 0,75 | |
| 10 | 1,2 | |
| 12 | 1,7 | |
| 14 | 2,3 | |
| 16 | 3 | |
| 18 | 3,8 | |
| 20 | 4,7 | |
| 22 | 5,7 | |
| 24 | 6,8 | |
| 26 | 8 | |
| 28 | 9,3 | |
| 32 | 12 | |
| 36 | 15 | |
| 40 | 19 | |
| 44 | 23 | |
| 48 | 27 | |
| 52 | 32 | |
| 56 | 37 | |
| 60 | 43 | |
| 68 | 55 | |
| 71 | 60 |
1-компонентна стоманена сърцевина - 1770 N/mm²
|
|
||
| Ø |
|
||
| mm |
|
||
| 3 | 0,1 | ||
| 4 | 0,17 | ||
| 5 | 0,27 | ||
| 6 | 0,38 | ||
| 7 | 0,53 | ||
| 8 | 0,75 | ||
| 10 | 1,15 | ||
| 12 | 1,7 | ||
| 14 | 2,25 | ||
| 16 | 3 | ||
| 18 | 3,7 | ||
| 20 | 4,6 | ||
| 22 | 5,65 | ||
| 24 | 6,7 | ||
| 26 | 7,8 | ||
| 28 | 9 | ||
| 32 | 11,8 | ||
| 36 | 15 | ||
| 40 | 18,5 | ||
| 44 | 22,5 | ||
| 48 | 26 | ||
| 52 | 31,5 | ||
| 56 | 36 | ||
| 60 | 42 |
1-компонентна стоманена сърцевина - 1960 N/mm²
|
|
||
| Ø |
|
||
| mm |
|
||
| 3 | 0,11 | ||
| 4 | 0,19 | ||
| 5 | 0,3 | ||
| 6 | 0,43 | ||
| 7 | 0,6 | ||
| 8 | 0,8 | ||
| 10 | 1,3 | ||
| 12 | 1,8 | ||
| 14 | 2,5 | ||
| 16 | 3,3 | ||
| 18 | 4,1 | ||
| 20 | 5,1 | ||
| 22 | 6,2 | ||
| 24 | 7,4 | ||
| 26 | 8,7 | ||
| 28 | 10 | ||
| 32 | 13 | ||
| 36 | 16,6 | ||
| 40 | 20,5 | ||
| 44 | 25 | ||
| 48 | 29,5 | ||
| 52 | 35 | ||
| 56 | 40 | ||
| 60 | 46 |
Стоманени въжета - стоманена сърцевина 2
ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø 8 mm и нагоре 6X36WS IWRC -1960N/mm2 - EN 13414-1
|
Коефициент на безопасност 5:1 |
Диаметър на въжето Ø | 1-част | 2-част | 3-4-част | Безкраен | |||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| Изтегляне в права посока | Затягане на дросела | Закачване на кошницата | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Изтегляне в права посока | Затягане на дросела | Закачване на кошницата | |
| mm | Граница на работното натоварване (WLL) в тонове | |||||||||
| 3 | 0,12 | 0.09 | 0.23 | 0,16 | 0,12 | 0,25 | 0,18 | 0,23 | 0,19 | 0,47 |
| 4 | 0,21 | 0,17 | 0,42 | 0,29 | 0,21 | 0,44 | 0,31 | 0,42 | 0,33 | 0,84 |
| 5 | 0,32 | 0,26 | 0,65 | 0,45 | 0,32 | 0,68 | 0,49 | 0,65 | 0,52 | 1,30 |
| 6 | 0,47 | 0,37 | 0,94 | 0,66 | 0,47 | 0,98 | 0,70 | 0,94 | 0,75 | 1,87 |
| 7 | 0,64 | 0,51 | 1,28 | 0,89 | 0,64 | 1,34 | 0,96 | 1,28 | 1,02 | 2,56 |
| 8 | 0,82 | 0,66 | 1,64 | 1,15 | 0,82 | 1,72 | 1,23 | 1,64 | 1,31 | 3,28 |
| 9 | 1,04 | 0,83 | 2,07 | 1,45 | 1,04 | 2,18 | 1,56 | 2,07 | 1,66 | 4,15 |
| 10 | 1,28 | 1,02 | 2,56 | 1,79 | 1,28 | 2,69 | 1,92 | 2,56 | 5,05 | 5,12 |
| 11 | 1,55 | 1,24 | 3,10 | 2,17 | 1,55 | 3,25 | 2,32 | 3,10 | 2,48 | 6,20 |
| 12 | 1,84 | 1,47 | 3,67 | 2,57 | 1,84 | 3,85 | 2,75 | 3,67 | 2,94 | 7,34 |
| 13 | 2,17 | 1,73 | 4,33 | 3,03 | 2,17 | 4,55 | 3,25 | 4,33 | 3,47 | 8,66 |
| 14 | 2,51 | 2,01 | 5,03 | 3,52 | 2,51 | 5,28 | 3,77 | 5,03 | 4,02 | 10,06 |
| 16 | 3,29 | 2,63 | 6,57 | 4,60 | 3,29 | 6,90 | 4,93 | 6,57 | 5,26 | 13,14 |
| 18 | 4,15 | 3.,32 | 8,30 | 5,81 | 4,15 | 8,71 | 6,22 | 8,30 | 6,64 | 16,59 |
| 20 | 5,12 | 4,10 | 10,24 | 7,17 | 5,12 | 10,75 | 7,68 | 10,24 | 8,19 | 20,48 |
| 22 | 6,20 | 4,96 | 12,41 | 8,69 | 6,20 | 13,03 | 9,31 | 12,41 | 9,93 | 24,82 |
| 24 | 7,38 | 5,90 | 14,76 | 10,33 | 7,38 | 15,5 | 11,07 | 14,76 | 11,81 | 29,51 |
| 26 | 8,66 | 6,93 | 17,33 | 12,13 | 8,66 | 18,19 | 13,00 | 17,33 | 13,86 | 34,65 |
| 28 | 10,04 | 8,03 | 20,08 | 14,06 | 10,04 | 21,08 | 15,06 | 20,08 | 16,06 | 40,16 |
| 32 | 13,12 | 10,50 | 26,25 | 18,37 | 13,12 | 27,56 | 19,69 | 26,25 | 21,00 | 52,49 |
| 36 | 16,59 | 13,67 | 33,19 | 23,23 | 16,59 | 34,84 | 24,89 | 33,19 | 26,55 | 66,37 |
| 40 | 20,56 | 16,45 | 41,11 | 28,78 | 20,56 | 43,17 | 30,84 | 41,11 | 32,89 | 82,23 |
| 44 | 24,78 | 19,82 | 49,56 | 34,69 | 24,78 | 52,04 | 37,17 | 49,56 | 39,65 | 99,12 |
| 48 | 29,55 | 36,64 | 59,10 | 41,37 | 29,55 | 62,06 | 44,33 | 59,10 | 47,28 | 118,21 |
| 52 | 34,69 | 27,75 | 69,38 | 48,57 | 34,69 | 72,85 | 52,04 | 69,38 | 55,51 | 138,76 |
| Фактор(KL) | 2 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 |
| Когато се използва многокрак ремък за прикачване на кобилица, намалете стойностите с 20%. |
Stållinestroppar 6X36 IWRC 1960N/mm2
enligt EN 13414-1
|
Säkerhetsfaktor 4:1 |
⌀ | Enkel | 2-partig & U-form i vinkel* | 3−4-partig* | Ändlös | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Rakt | Snarat | U-form | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Rakt | Snarat | U-form | ||
| mm | Max last (WLL) i ton | ||||||||||
| 3 | 0,11 | 0,09 | 0,22 | 1,15 | 1,11 | 0,23 | 0,16 | 0,22 | 0,17 | 0,44 | |
| 4 | 0,19 | 0,15 | 0,38 | 0,27 | 0,19 | 0,40 | 0,29 | 0,38 | 0,30 | 0,76 | |
| 5 | 0,30 | 0,24 | 0,60 | 0,42 | 0,30 | 0,63 | 0,45 | 0,60 | 0,48 | 1,20 | |
| 6 | 0,43 | 0,34 | 0,86 | 0,60 | 0,43 | 0,90 | 0,65 | 0,86 | 0,69 | 1,72 | |
| 7 | 0,60 | 0,50 | 1,20 | 0,80 | 0,60 | 1,26 | 0,90 | 1,20 | 0,96 | 2,40 | |
| 8 | 0,80 | 0,65 | 1,60 | 1,15 | 0,80 | 1,70 | 1,20 | 1,60 | 1,30 | 3,20 | |
| 9 | 1,05 | 0,80 | 2,10 | 1,45 | 1,05 | 2,20 | 1,80 | 2,10 | 1,70 | 4,20 | |
| 10 | 1,30 | 1,00 | 2,60 | 1,80 | 1,30 | 2,70 | 1,90 | 2,60 | 2,00 | 5,20 | |
| 11 | 1,50 | 1,20 | 3,00 | 2,20 | 1,50 | 3,30 | 2,30 | 3,00 | 2,50 | 6,00 | |
| 12 | 1,80 | 1,40 | 3,60 | 2,60 | 1,80 | 3,90 | 2,80 | 3,60 | 3,00 | 7,20 | |
| 13 | 2,20 | 1,80 | 4,40 | 3,00 | 2,20 | 4,50 | 3,20 | 4,40 | 3,50 | 8,80 | |
| 14 | 2,50 | 2,00 | 5,00 | 3,50 | 2,50 | 5,30 | 3,80 | 5,00 | 4,00 | 10,00 | |
| 16 | 3,30 | 2,60 | 6,60 | 4,60 | 3,30 | 6,90 | 4,90 | 6,60 | 5,20 | 13,20 | |
| 18 | 4,10 | 3,30 | 8,20 | 5,80 | 4,10 | 8,70 | 6,20 | 8,20 | 6,60 | 16,40 | |
| 20 | 5,10 | 4,10 | 10,20 | 7,20 | 5,10 | 10,70 | 7,70 | 10,20 | 8,20 | 20,40 | |
| 22 | 6,20 | 5,00 | 12,40 | 8,70 | 6,20 | 13,00 | 9,30 | 12,40 | 10,00 | 24,80 | |
| 24 | 7,40 | 5,90 | 14,80 | 10,30 | 7,40 | 15,50 | 11,10 | 14,80 | 11,80 | 29,60 | |
| 26 | 8,70 | 7,00 | 17,40 | 12,10 | 8,70 | 18,20 | 13,00 | 17,40 | 13,80 | 34,80 | |
| 28 | 10,00 | 8,00 | 20,00 | 14,00 | 10,00 | 21,00 | 15,00 | 20,00 | 16,00 | 40,00 | |
| 32 | 13,00 | 10,40 | 26,00 | 18,40 | 13,00 | 27,50 | 19,70 | 26,00 | 21,00 | 52,00 | |
| 36 | 16,60 | 13,30 | 33,00 | 23,00 | 16,60 | 35,00 | 25,00 | 33,00 | 26,50 | 66,00 | |
| 40 | 20,50 | 16,40 | 41,00 | 29,00 | 20,50 | 43,00 | 31,00 | 41,00 | 33,00 | 82,00 | |
| 44 | 25,00 | 20,00 | 50,00 | 35,00 | 25,00 | 52,00 | 37,00 | 50,00 | 40,00 | 100,00 | |
| 48 | 29,50 | 23,60 | 59,00 | 41,00 | 29,50 | 62,00 | 44,00 | 59,00 | 47,00 | 118,00 | |
| 52 | 35,00 | 28,00 | 70,00 | 48,00 | 35,00 | 73,00 | 52,00 | 70,00 | 55,00 | 140,00 | |
| Faktor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| * När flerpartiga redskap används i snarat lyft - reducera värdet med 20%. | |||||||||||
