XXX в кода на частта се отнася за всяка дължина в метри.
Други размери, WLL и специални дължини по заявка.
Други размери, WLL и специални дължини по заявка.

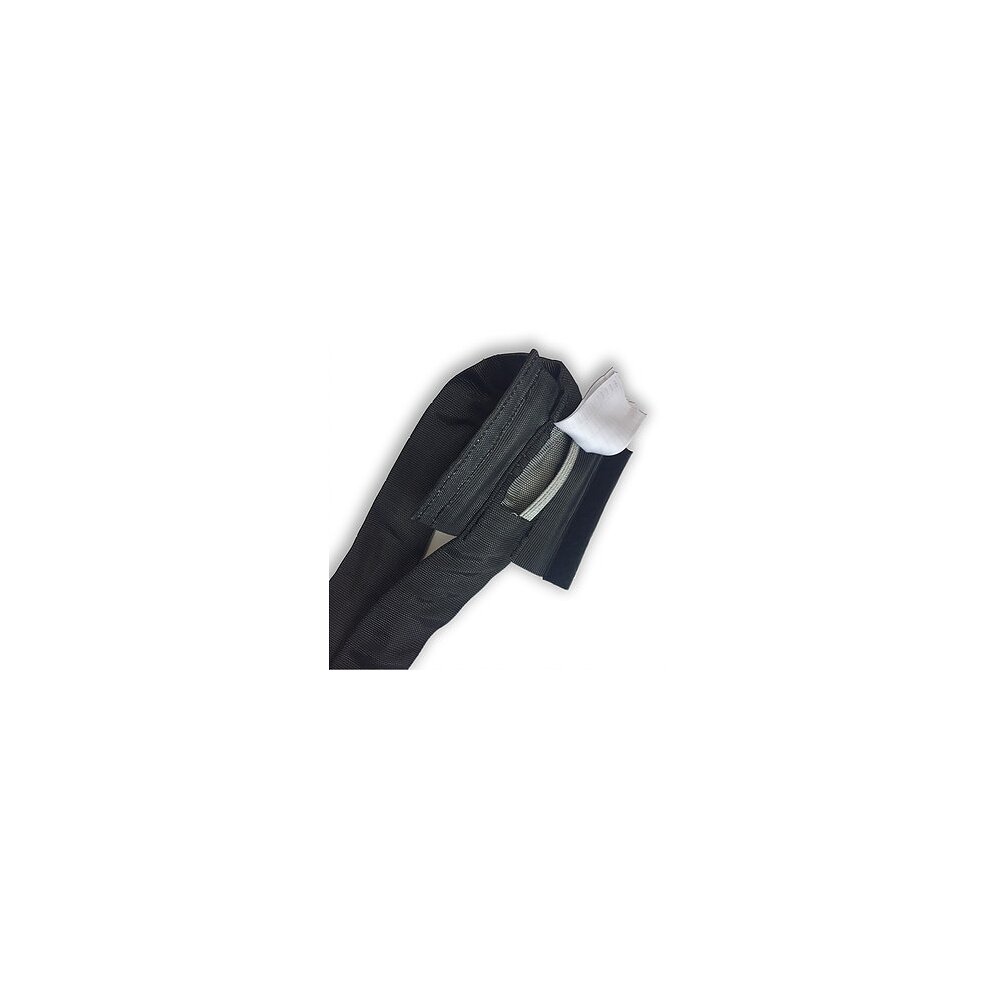

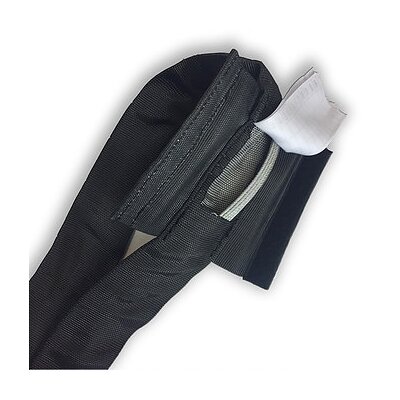

Дизайн: Специално разработен за прожекторни инсталации в театъра и шоубизнеса. Стоманени въжета, покрити с "безшевна" черна защитна обвивка.

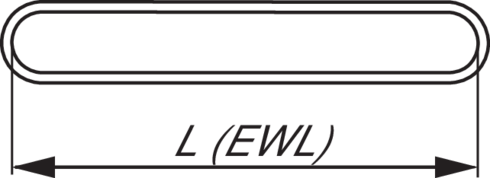

Дължина: Предлагат се стандартни дължини 1 м, 1,5 м и 2 м. Други дължини по заявка.
Маркировка: Маркировка: CE, сапаните са снабдени с бял етикет със символа на производителя, границата на работно натоварване (WLL), дължината.
Коефициент на безопасност: 5:1
Дължина: Предлагат се стандартни дължини 1 м, 1,5 м и 2 м. Други дължини по заявка.
Маркировка: Маркировка: CE, сапаните са снабдени с бял етикет със символа на производителя, границата на работно натоварване (WLL), дължината.
Коефициент на безопасност: 5:1
- Маркировка: CE - маркировка, Сапаните са снабдени с бял етикет със символа на производителя, границата на работното натоварване (WLL) и дължината.
- Коефицент на безопасност: 5:1
Стоманени въжета - стоманена сърцевина 2
ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø 8 mm и нагоре 6X36WS IWRC -1960N/mm2 - EN 13414-1
Коефициент на безопасност 5:1 | Диаметър на въжето Ø | 1-част | 2-част | 3-4-част | Безкраен | |||||
|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  | |
| Изтегляне в права посока | Затягане на дросела | Закачване на кошницата | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Изтегляне в права посока | Затягане на дросела | Закачване на кошницата | |
| mm | Граница на работното натоварване (WLL) в тонове | |||||||||
| 3 | 0,12 | 0.09 | 0.23 | 0,16 | 0,12 | 0,25 | 0,18 | 0,23 | 0,19 | 0,47 |
| 4 | 0,21 | 0,17 | 0,42 | 0,29 | 0,21 | 0,44 | 0,31 | 0,42 | 0,33 | 0,84 |
| 5 | 0,32 | 0,26 | 0,65 | 0,45 | 0,32 | 0,68 | 0,49 | 0,65 | 0,52 | 1,30 |
| 6 | 0,47 | 0,37 | 0,94 | 0,66 | 0,47 | 0,98 | 0,70 | 0,94 | 0,75 | 1,87 |
| 7 | 0,64 | 0,51 | 1,28 | 0,89 | 0,64 | 1,34 | 0,96 | 1,28 | 1,02 | 2,56 |
| 8 | 0,82 | 0,66 | 1,64 | 1,15 | 0,82 | 1,72 | 1,23 | 1,64 | 1,31 | 3,28 |
| 9 | 1,04 | 0,83 | 2,07 | 1,45 | 1,04 | 2,18 | 1,56 | 2,07 | 1,66 | 4,15 |
| 10 | 1,28 | 1,02 | 2,56 | 1,79 | 1,28 | 2,69 | 1,92 | 2,56 | 5,05 | 5,12 |
| 11 | 1,55 | 1,24 | 3,10 | 2,17 | 1,55 | 3,25 | 2,32 | 3,10 | 2,48 | 6,20 |
| 12 | 1,84 | 1,47 | 3,67 | 2,57 | 1,84 | 3,85 | 2,75 | 3,67 | 2,94 | 7,34 |
| 13 | 2,17 | 1,73 | 4,33 | 3,03 | 2,17 | 4,55 | 3,25 | 4,33 | 3,47 | 8,66 |
| 14 | 2,51 | 2,01 | 5,03 | 3,52 | 2,51 | 5,28 | 3,77 | 5,03 | 4,02 | 10,06 |
| 16 | 3,29 | 2,63 | 6,57 | 4,60 | 3,29 | 6,90 | 4,93 | 6,57 | 5,26 | 13,14 |
| 18 | 4,15 | 3.,32 | 8,30 | 5,81 | 4,15 | 8,71 | 6,22 | 8,30 | 6,64 | 16,59 |
| 20 | 5,12 | 4,10 | 10,24 | 7,17 | 5,12 | 10,75 | 7,68 | 10,24 | 8,19 | 20,48 |
| 22 | 6,20 | 4,96 | 12,41 | 8,69 | 6,20 | 13,03 | 9,31 | 12,41 | 9,93 | 24,82 |
| 24 | 7,38 | 5,90 | 14,76 | 10,33 | 7,38 | 15,5 | 11,07 | 14,76 | 11,81 | 29,51 |
| 26 | 8,66 | 6,93 | 17,33 | 12,13 | 8,66 | 18,19 | 13,00 | 17,33 | 13,86 | 34,65 |
| 28 | 10,04 | 8,03 | 20,08 | 14,06 | 10,04 | 21,08 | 15,06 | 20,08 | 16,06 | 40,16 |
| 32 | 13,12 | 10,50 | 26,25 | 18,37 | 13,12 | 27,56 | 19,69 | 26,25 | 21,00 | 52,49 |
| 36 | 16,59 | 13,67 | 33,19 | 23,23 | 16,59 | 34,84 | 24,89 | 33,19 | 26,55 | 66,37 |
| 40 | 20,56 | 16,45 | 41,11 | 28,78 | 20,56 | 43,17 | 30,84 | 41,11 | 32,89 | 82,23 |
| 44 | 24,78 | 19,82 | 49,56 | 34,69 | 24,78 | 52,04 | 37,17 | 49,56 | 39,65 | 99,12 |
| 48 | 29,55 | 36,64 | 59,10 | 41,37 | 29,55 | 62,06 | 44,33 | 59,10 | 47,28 | 118,21 |
| 52 | 34,69 | 27,75 | 69,38 | 48,57 | 34,69 | 72,85 | 52,04 | 69,38 | 55,51 | 138,76 |
| Фактор(KL) | 2 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 |
| Когато се използва многокрак ремък за прикачване на кобилица, намалете стойностите с 20%. |
Stållinestroppar 6X36 FC 1960N/mm2
enligt EN 13414-1
Säkerhetsfaktor 4:1 | ⌀ | Enkel | 2-partig & U-form i vinkel* | 3−4-partig* | Ändlös | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  | ||
| Rakt | Snarat | U-form | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Rakt | Snarat | U-form | ||
| mm | Max last (WLL) i ton | ||||||||||
| 3 | 0,10 | 0,08 | 0,20 | 0,14 | 0,10 | 0,21 | 0,15 | 0,20 | 0,18 | 0,40 | |
| 4 | 0,18 | 0,14 | 0,38 | 0,25 | 0,18 | 0,38 | 0,27 | 0,36 | 0,30 | 0,72 | |
| 5 | 0,28 | 0,22 | 0,56 | 0,38 | 0,28 | 0,59 | 0,40 | 0,56 | 0,43 | 1,12 | |
| 6 | 0,40 | 0,32 | 0,80 | 0,56 | 0,40 | 0,84 | 0,60 | 0,80 | 0,64 | 1,60 | |
| 7 | 0,55 | 0,44 | 1,10 | 0,79 | 0,55 | 1,11 | 0,83 | 1,10 | 0,90 | 2,20 | |
| 8 | 0,75 | 0,60 | 1,50 | 1,10 | 0,75 | 1,60 | 1,10 | 1,40 | 1,20 | 3,00 | |
| 9 | 0,90 | 0,80 | 1,80 | 1,26 | 0,90 | 2,00 | 1,40 | 1,80 | 1,50 | 3,60 | |
| 10 | 1,20 | 0,95 | 2,40 | 1,70 | 1,20 | 2,50 | 1,80 | 2,40 | 1,90 | 4,80 | |
| 11 | 1,40 | 1,10 | 2,80 | 2,00 | 1,40 | 3,00 | 2,20 | 2,80 | 2,30 | 5,60 | |
| 12 | 1,70 | 1,30 | 3,40 | 2,40 | 1,70 | 3,60 | 2,60 | 3,40 | 2,70 | 6,80 | |
| 13 | 2,00 | 1,60 | 4,00 | 2,80 | 2,00 | 4,20 | 3,00 | 4,00 | 3,20 | 8,00 | |
| 14 | 2,30 | 1,80 | 4,60 | 3,20 | 2,30 | 4,80 | 3,50 | 4,60 | 3,70 | 9,20 | |
| 16 | 3,00 | 2,40 | 6,00 | 4,20 | 3,00 | 6,30 | 4,50 | 6,00 | 4,80 | 12,00 | |
| 18 | 3,80 | 3,10 | 7,60 | 5,30 | 3,80 | 8,00 | 5,70 | 7,60 | 6,10 | 15,20 | |
| 20 | 4,70 | 3,80 | 9,40 | 6,60 | 4,70 | 10,00 | 7,10 | 9,40 | 7,60 | 18,80 | |
| 22 | 5,70 | 4,60 | 11,40 | 8,00 | 5,70 | 12,00 | 8,50 | 11,40 | 9,20 | 23,00 | |
| 24 | 6,80 | 5,40 | 13,60 | 9,50 | 6,80 | 14,30 | 10,20 | 13,60 | 11,00 | 27,00 | |
| 26 | 8,00 | 6,40 | 16,00 | 11,20 | 8,00 | 16,80 | 12,00 | 16,40 | 12,8 | 32,00 | |
| 28 | 9,30 | 7,40 | 18,60 | 13,00 | 9,30 | 19,50 | 14,00 | 18,60 | 15,00 | 37,00 | |
| 32 | 12,00 | 9,70 | 24,00 | 16,80 | 12,00 | 25,50 | 18,00 | 24,00 | 19,50 | 48,00 | |
| 36 | 15,00 | 12,00 | 30,00 | 21,00 | 15,00 | 32,00 | 23,00 | 30,00 | 25,00 | 60,00 | |
| 40 | 19,00 | 15,00 | 38,00 | 27,00 | 19,00 | 40,00 | 28,50 | 38,00 | 30,00 | 76,00 | |
| Faktor (KL) | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| * När flerpartiga redskap används i snarat lyft - reducera värdet med 20%. | |||||||||||
