Стоманени въжета - стоманена сърцевина 2

ø 3 mm - 7 mm 6x19M WSC -1960N/mm2 / ø 8 mm и нагоре 6X36WS IWRC -1960N/mm2 - EN 13414-1

Коефициент на безопасност 5:1	Диаметър на въжето Ø	1-част	2-част	3-4-част	Безкраен

Изтегляне в права посока	Затягане на дросела	Закачване на кошницата	0°−45°	45°−60°	0°−45°	45°−60°	Изтегляне в права посока	Затягане на дросела	Закачване на кошницата
mm	Граница на работното натоварване (WLL) в тонове
3	0,12	0.09	0.23	0,16	0,12	0,25	0,18	0,23	0,19	0,47
4	0,21	0,17	0,42	0,29	0,21	0,44	0,31	0,42	0,33	0,84
5	0,32	0,26	0,65	0,45	0,32	0,68	0,49	0,65	0,52	1,30
6	0,47	0,37	0,94	0,66	0,47	0,98	0,70	0,94	0,75	1,87
7	0,64	0,51	1,28	0,89	0,64	1,34	0,96	1,28	1,02	2,56
8	0,82	0,66	1,64	1,15	0,82	1,72	1,23	1,64	1,31	3,28
9	1,04	0,83	2,07	1,45	1,04	2,18	1,56	2,07	1,66	4,15
10	1,28	1,02	2,56	1,79	1,28	2,69	1,92	2,56	5,05	5,12
11	1,55	1,24	3,10	2,17	1,55	3,25	2,32	3,10	2,48	6,20
12	1,84	1,47	3,67	2,57	1,84	3,85	2,75	3,67	2,94	7,34
13	2,17	1,73	4,33	3,03	2,17	4,55	3,25	4,33	3,47	8,66
14	2,51	2,01	5,03	3,52	2,51	5,28	3,77	5,03	4,02	10,06
16	3,29	2,63	6,57	4,60	3,29	6,90	4,93	6,57	5,26	13,14
18	4,15	3.,32	8,30	5,81	4,15	8,71	6,22	8,30	6,64	16,59
20	5,12	4,10	10,24	7,17	5,12	10,75	7,68	10,24	8,19	20,48
22	6,20	4,96	12,41	8,69	6,20	13,03	9,31	12,41	9,93	24,82
24	7,38	5,90	14,76	10,33	7,38	15,5	11,07	14,76	11,81	29,51
26	8,66	6,93	17,33	12,13	8,66	18,19	13,00	17,33	13,86	34,65
28	10,04	8,03	20,08	14,06	10,04	21,08	15,06	20,08	16,06	40,16
32	13,12	10,50	26,25	18,37	13,12	27,56	19,69	26,25	21,00	52,49
36	16,59	13,67	33,19	23,23	16,59	34,84	24,89	33,19	26,55	66,37
40	20,56	16,45	41,11	28,78	20,56	43,17	30,84	41,11	32,89	82,23
44	24,78	19,82	49,56	34,69	24,78	52,04	37,17	49,56	39,65	99,12
48	29,55	36,64	59,10	41,37	29,55	62,06	44,33	59,10	47,28	118,21
52	34,69	27,75	69,38	48,57	34,69	72,85	52,04	69,38	55,51	138,76
Фактор(K_L)	2	0,8	2	1,4	1	2,1	1,5	2	1,6	4
Когато се използва многокрак ремък за прикачване на кобилица, намалете стойностите с 20%.

Stållinestroppar 6X36 IWRC 1960N/mm²

enligt EN 13414-1

⌀	Enkel			2-partig & U-form i vinkel*		3−4-partig*		Ändlös

	Rakt	Snarat	U-form	0°−45°	45°−60°	0°−45°	45°−60°	Rakt	Snarat	U-form
mm	Max last (WLL) i ton
3	0,11	0,09	0,22	1,15	1,11	0,23	0,16	0,22	0,17	0,44
4	0,19	0,15	0,38	0,27	0,19	0,40	0,29	0,38	0,30	0,76
5	0,30	0,24	0,60	0,42	0,30	0,63	0,45	0,60	0,48	1,20
6	0,43	0,34	0,86	0,60	0,43	0,90	0,65	0,86	0,69	1,72
7	0,60	0,50	1,20	0,80	0,60	1,26	0,90	1,20	0,96	2,40
8	0,80	0,65	1,60	1,15	0,80	1,70	1,20	1,60	1,30	3,20
9	1,05	0,80	2,10	1,45	1,05	2,20	1,80	2,10	1,70	4,20
10	1,30	1,00	2,60	1,80	1,30	2,70	1,90	2,60	2,00	5,20
11	1,50	1,20	3,00	2,20	1,50	3,30	2,30	3,00	2,50	6,00
12	1,80	1,40	3,60	2,60	1,80	3,90	2,80	3,60	3,00	7,20
13	2,20	1,80	4,40	3,00	2,20	4,50	3,20	4,40	3,50	8,80
14	2,50	2,00	5,00	3,50	2,50	5,30	3,80	5,00	4,00	10,00
16	3,30	2,60	6,60	4,60	3,30	6,90	4,90	6,60	5,20	13,20
18	4,10	3,30	8,20	5,80	4,10	8,70	6,20	8,20	6,60	16,40
20	5,10	4,10	10,20	7,20	5,10	10,70	7,70	10,20	8,20	20,40
22	6,20	5,00	12,40	8,70	6,20	13,00	9,30	12,40	10,00	24,80
24	7,40	5,90	14,80	10,30	7,40	15,50	11,10	14,80	11,80	29,60
26	8,70	7,00	17,40	12,10	8,70	18,20	13,00	17,40	13,80	34,80
28	10,00	8,00	20,00	14,00	10,00	21,00	15,00	20,00	16,00	40,00
32	13,00	10,40	26,00	18,40	13,00	27,50	19,70	26,00	21,00	52,00
36	16,60	13,30	33,00	23,00	16,60	35,00	25,00	33,00	26,50	66,00
40	20,50	16,40	41,00	29,00	20,50	43,00	31,00	41,00	33,00	82,00
44	25,00	20,00	50,00	35,00	25,00	52,00	37,00	50,00	40,00	100,00
48	29,50	23,60	59,00	41,00	29,50	62,00	44,00	59,00	47,00	118,00
52	35,00	28,00	70,00	48,00	35,00	73,00	52,00	70,00	55,00	140,00
Faktor (K_L)	1	0,8	2	1,4	1	2,1	1,5	2	1,6	4
* När flerpartiga redskap används i snarat lyft - reducera värdet med 20%.

Повдигане на телени въжета WLS-276

E-mail Изтегли PDF

покажи повече

Покажи

Part code:

Филтри и подкатегорий

покажи резултатите

Стандартна конструкция от стоманени въжета: 6x36WS IWRC, 1960N/mm2

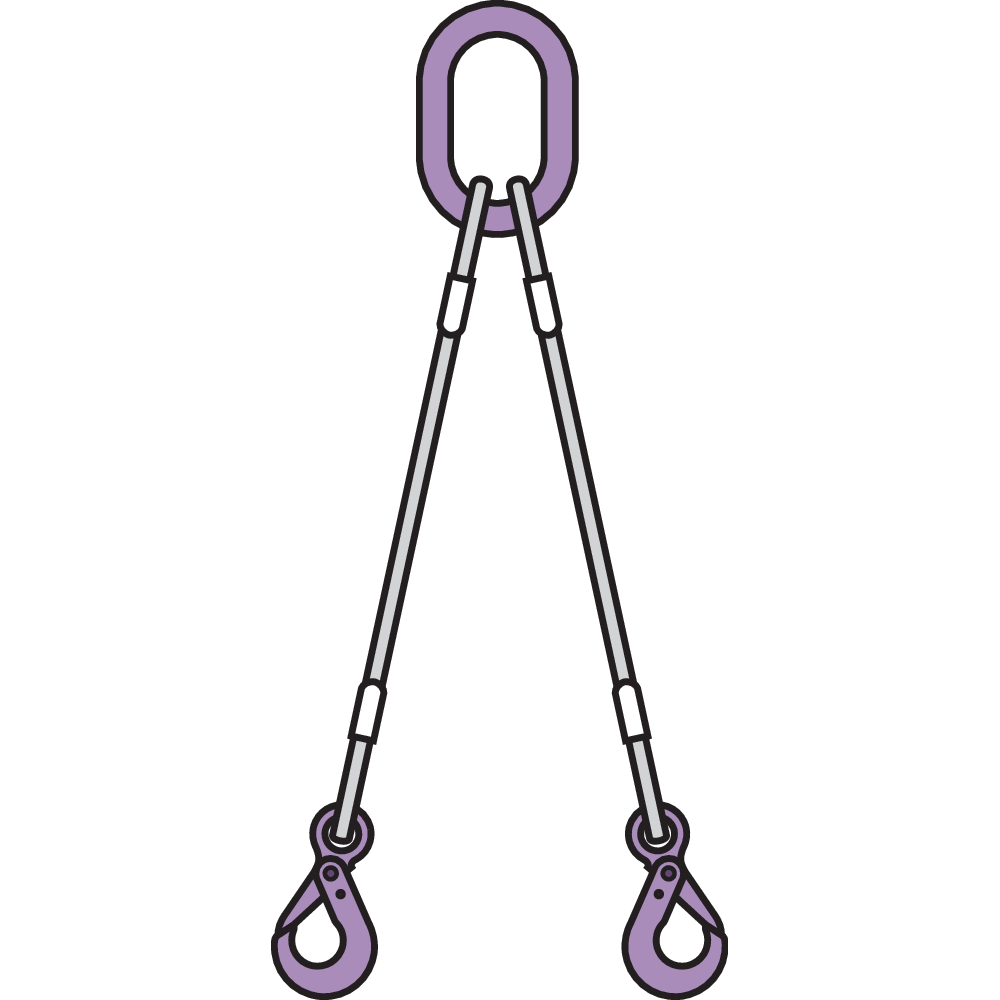

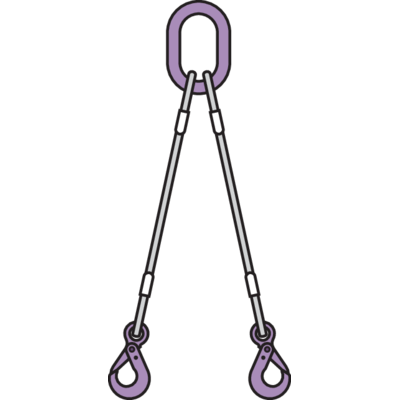

Конструкция: Основна връзка в единия край и самозаключващи се куки за безопасност в другите краища, осигурени с алуминиеви накрайници (механично снаждане).

Таблица на натоварването в Технически данни -> Покажи таблицата

Моля, посочете необходимата (работна) дължина в заявката си.

При поискване са възможни други конструкции на въжето и/или крайни завършвания, като горни пръстени, окови, куки и др. В този случай, моля, свържете се с нас, за да обсъдим възможните варианти или ги посочете в заявката си.
